Nibe – Rekuperácia tepla a riadené vetranie

Rekuperácia vetrá objekt pričom zabraňuje tepelným stratám pri vetraní.

Odvetrávaný vzduch odovzdáva teplo prichádzajúcemu-čerstvému vzduchu. Peľové filtre stále čistia vetraný vzduch a odstraňujú peľ a ostatné alergény. Rekuperácia NIBE teda zabezpečuje zdravé a príjemné prostredie.

NIBE logo

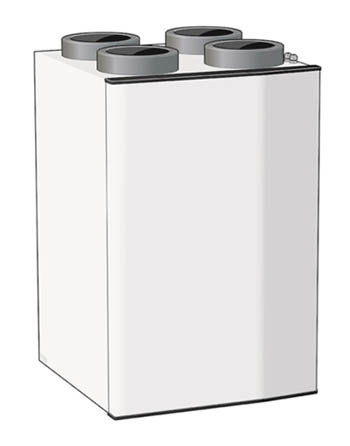

Rekuperačná jednotka NIBE ERS S10-400

Budúcnosť domácností patrí moderným vzájomne prepojiteľným zariadeniam, ktoré tvoria tzv. inteligentnú domácnosť. Spolu vytvárajú komfortné vnútorné prostredie a zvyšujú mieru pohodlia užívateľa aj bezpečnosť jeho domova.

Rekuperacia NIBE

Medzi inteligentné zariadenia patrí aj efektívna rekuperačná jednotka novej rady „S“ NIBE ERS S10-400. V energetickej triede A ponúka kompletné riešenie mechanickej ventilácie s 92% účinnosťou spätného získavania tepla. Významne tak prispieva k zníženiu energetickej náročnosti domácnosti a vytvára zdravé a kvalitné vnútorné prostredie s čerstvým vzduchom a stabilné vlhkosťou.

Rekuperácia NIBE ERS S10-400 zaistí výmenu vzduchu v dome a minimalizuje energetické straty (plocha do 300 m2). Účinnosť spätného získavania tepla z odpadového vzduchu je 92 %.

  • Vysoká účinnosť až 92 %
  • Nízka spotreba energie – úsporné DC ventilátory
  • Ľahká obsluha z ovládacieho panelu tepelného čerpadla NIBE
  • ERS S10-400 možno použiť do stavieb s plochou až 300 m2

ERS S10-400 je rekuperačná jednotka na výmenu vzduchu, so spätným získavaním tepla z odvádzaného vzduchu – účinnosť až 92 %. Rekuperácia ERS S10-400 patrí medzi environmentálne zariadenia v energetickej triede A. Zariadenie prispieva k zníženiu energetickej náročnosti objektu a vytvára zdravé vnútorné prostredie so stabilnou teplotou a vlhkosťou.

Rekuperačná jednotka je kompaktná a jej obsluha je jednoduchá.

  • Výška 900 mm
  • Šírka 600 mm
  • Hĺbka 635 mm
  • Hmotnosť 40 kg

ERS S10-400 sa dodáva s filtrami G4 na prívode čerstvého vzduchu a F7 na odťahu vzduchu.

Rekuperačná jednotka NIBE ERS 20-250

Rekuperácia NIBE ERS 20-250 zaistí výmenu vzduchu v menších domoch (do 180 m2)a minimalizuje energetické straty. Účinnosť spätného získavania tepla z odpadového vzduchu je až 89 %.

  • Kompaktné rozmery – vhodné aj do podhľadu (výška len 241 mm)
  • Vysoká účinnosť až 89 %
  • Nízka spotreba energie – úsporné EC motory
  • Ľahká obsluha z ovládacieho panelu tepelného čerpadla NIBE
  • ERS 20-250 možno použiť do stavieb s plochou až 180 m2

ERS 20-250 sa používa v domácnostiach alebo v malých firmách, kde je prioritný komfort a nízka spotreba energie. Je vybavená ventilátormi s energeticky úspornými EC motormi. ERS 20-250 je ideálna na inštalácie v budovách s obmedzeným priestorom a s nutnosťou ľahkej montáže.

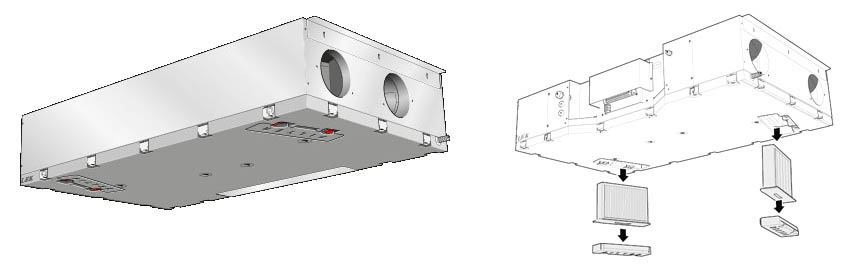

Rekuperačná jednotka NIBE ERS 20-250

Rekuperačná jednotka je kompaktná a jej obsluha je jednoduchá.

  • Výška 241 mm
  • Šírka 1202 mm
  • Hĺbka 673 mm
  • Hmotnosť 25 kg

ERS 20-250 je možné používať pre systémy pripojené sprava i zľava (definované pripojením odvodu vzduchu). ERS 20-250 sa dodáva s filtrami G4 na prívode čerstvého vzduchu a F7 na odťahu vzduchu.

ERS 20-250 je vybavená hliníkovým protiprúdovým tepelným výmenníkom na dosiahnutie čo najnižšej možnej spotreby energie.
Jednotka je ovládaná priamo z displeja tepelného čerpadla NIBE zem-voda, vnútornej systémovej jednotky VVM alebo regulátora SMO 40.

  • Automatický obtok výmenníka (funkcia bypass) v prechodnom období, na zabránenie nežiadúcemu prihrievaniu vonkajšieho vzduchu
  • Možnosť pripojenia elektrického predhrievania, zabraňujúceho zamrznutiu výmenníka
  • Možno sledovať a ovládať pomocou NIBE Uplink (vzdialená správa cez internet) spoločne s pripojeným tepelným čerpadlom

Rekuperačná jednotka NIBE ERS 30-400

NIBE rekuperacia ERS 30-400Rekuperácia NIBE ERS 30-400 zaistí výmenu vzduchu v dome a minimalizuje energetické straty. Účinnosť spätného získavania tepla z odpadového vzduchu je až 94 %.

  • Inštalácia aj na povalu – výborne izolovaná
  • Vysoká účinnosť až 94 %
  • Nízka spotreba energie – úsporné DC ventilátory
  • Ľahká obsluha z ovládacieho panelu tepelného čerpadla NIBE
  • ERS 30-400 možno použiť do stavieb s plochou až 350 m2

ERS 30-400 sa používa v domácnostiach alebo v malých firmách, kde je prioritný komfort a nízka spotreba energie. Je vybavená ventilátormi s energeticky úspornými EC motormi. .

Rekuperačná jednotka je kompaktná a jej obsluha je jednoduchá.

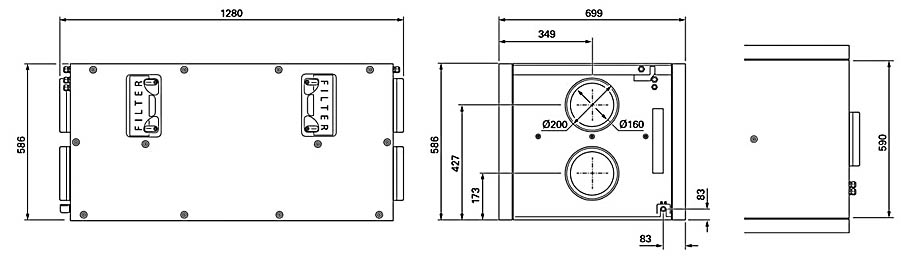

  • Výška 586 mm
  • Šírka 1280 mm
  • Hĺbka 699 mm
  • Hmotnosť 56 kg

ERS 30-400 je možné používať pre systémy pripojené sprava i zľava (definované pripojením odvodu vzduchu). ERS 30-400 sa dodáva s filtrami G4 na prívode čerstvého vzduchu a F7 na odťahu vzduchu.

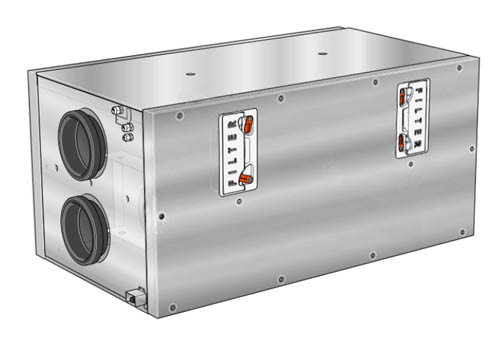

NIBE ERS-30 400

ERS 30-400 je vybavená hliníkovým protiprúdovým tepelným výmenníkom na dosiahnutie čo najnižšej možnej spotreby energie.
Jednotka je ovládaná priamo z displeja tepelného čerpadla NIBE zem-voda, vnútornej systémovej jednotky VVM alebo regulátora SMO 40.

  • Automatický obtok výmenníka (funkcia bypass) v prechodnom období, na zabránenie nežiadúcemu prihrievaniu vonkajšieho vzduchu
  • ERS 30-400 možno pripojiť na ľubovoľné tepelné čerpadlo NIBE zem-voda, vnútornú systémovú jednotku
  • Možno sledovať a ovládať pomocou NIBE Uplink (vzdialená správa cez internet) spoločne s pripojeným tepelným čerpadlom

Staršie rekuperačné jednotky, ktoré sa montovali v minulosti

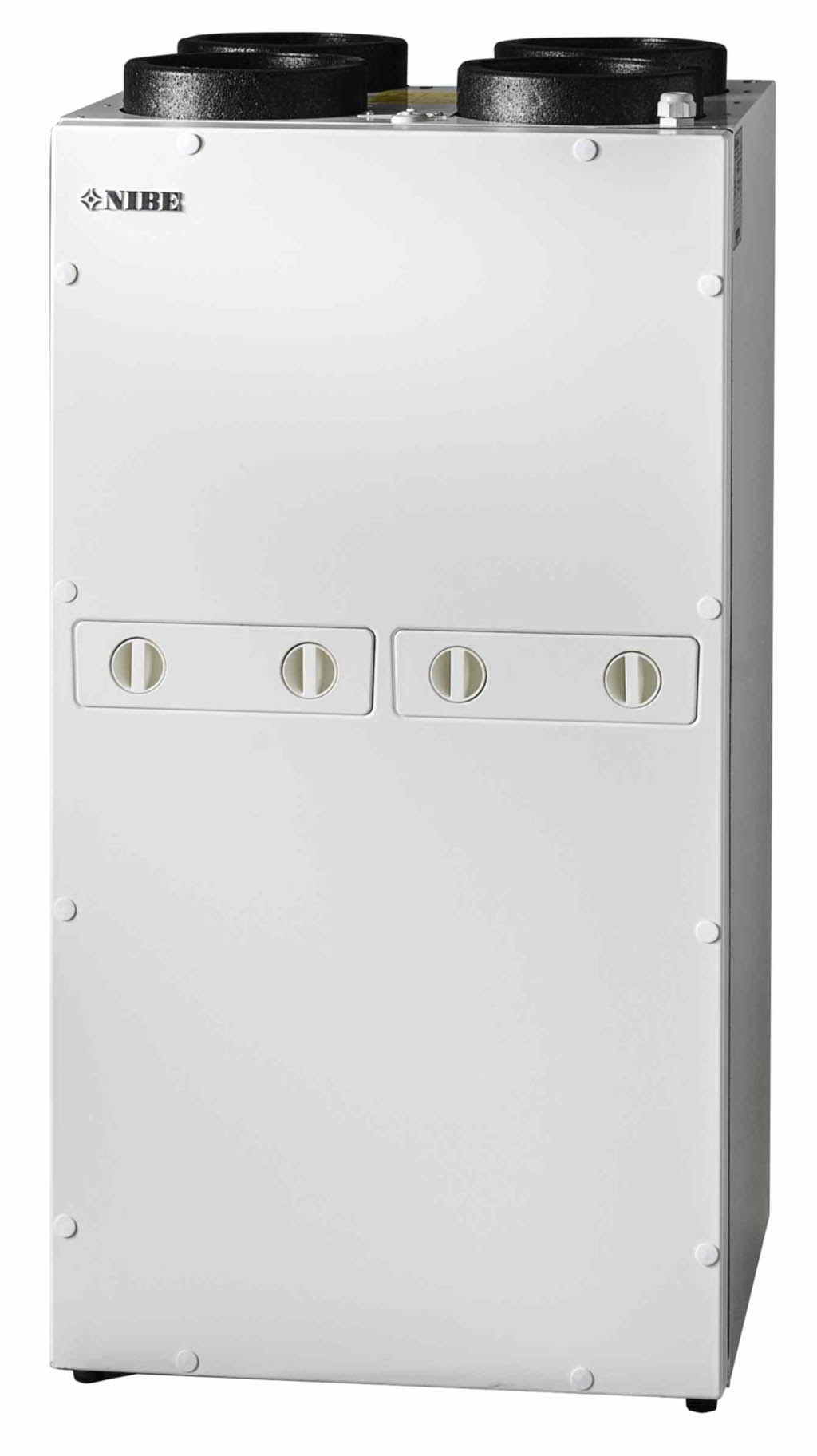

Rekuperačná jednotka NIBE GV-HR110

Rekuperacia NIBENIBE GV-HR110 je rekuperačná jednotka vybavená protiprúdovým rekuperačným výmenníkom tepla s vysokou účinnosťou prenosu tepelnej energie. Účinnosť dosahuje až 96 %. Ventilačná časť jednotky obsahuje dva ventilátory s energeticky úspornými motormi a so špeciálne tvarovanými lopatkami pre veľmi tichý chod.

Rekuperácia NIBE GV-HR110-250 – do 180 m³

Tieto rekuperačné jednotky sú vhodné pre riešenie ventilácie so spätným ziskom energie v objektoch, kde je kladený vysoký nárok na zdravé a príjemné prostredie v dome. Vysoká účinnosť rekuperácie a nízka spotreba energie na prevádzku prináša užívateľovi maximálny úžitok pri minimálnych nákladoch.

Názov GV-HR110-250 GV-HR110-400
Elektrické pripojenie 1×230 V + N + PE, 10A, 50Hz 1×230 V + N + PE, 10A, 50Hz
Ventilátory s dozadu zahnutými lopatkami s dozadu zahnutými lopatkami
Motor EC motor s elektronikou EC motor s elektronikou
Izolačná trieda B B
Trieda ochrany ventilátora IP44 IP44
Najvyššie otáčky ventilátora 1970 Rpm 2320 Rpm
Maximálny príkon ventilátora 83 W 170 W
Max. odber prúdu ventilátora 0,68 A 2,1 A

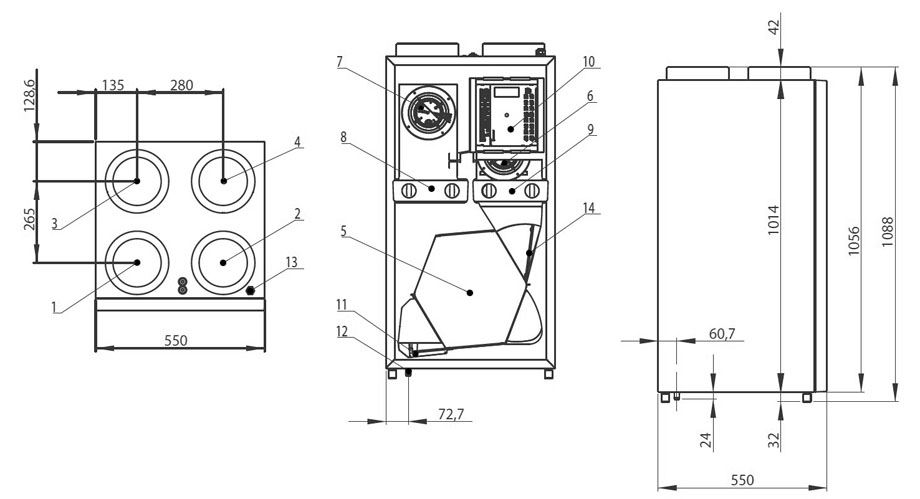

Rozmery (výška x šírka x hĺbka) 1014x550x550 mm
Plášť Galvanizovaný oceľový plech 0,7 mm na povrchu s vrstvou práškovej farby
Pripojenie vzduchu Ø160 mm
Čelný panel Vyrobené z plastu ABS s vyberateľnými držiakmi filtračných vložiek z plastu EPS
Pripevnenie na stenu Ø8mm pre montáž na stenu
Rekuperačný výmenník tepla Vyrobený z PS (plast)
Rozsah pracovných teplôt -20°C – +50°C
Odvod kondenzátu Potrubie Ø15 mm (vonkajšia)
Trieda filtrácie F7 filter (čerstvý vzduch) G4 filter (použitý vzduch)
Hmotnosť 32 kg

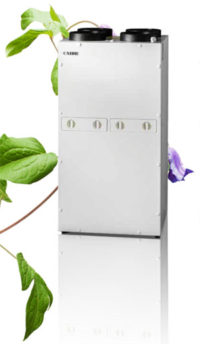

NIBE rekuperácia

Rekuperácia NIBE GV-HR110-400 – do 380 m³

NIBE GV-HR110-400 sa bežne používa v objektoch s kubatúrou do 380 m³, intenzitou výmeny vzduchu 0,3 m³ na 1 m³ za hodinu a tlakovej strate na potrubí vzduchotechniky 150 Pa.

Súčasťou dodávky NIBE GV-HR110 je:

  • protiprúdový rekuperačný výmenník tepla
  • dva energeticky úsporné ventilátory so špeciálne tvarovanými lopatkami
  • EC motory
  • filter triedy F7 na vstupe vzduchu do jednotky a filter G4 na strane výstupu vzduchu
  • jednoduché ovládanie systému pomocou užívateľsky komfortného panela

NIBE GV-HR110 ponúka možnosť voľby ďalšieho rozšírenia funkcie:

  • elektrický predohrev (odporúčané)

Potrebujem rekuperáciu? Alebo ako zmerať kvalitu vzduchu v dome či byte.

Rekuperácia NIBE GV-HR110 je jednotka vhodná pre riadené vetranie v objektoch, kde je požadovaná vysoká tepelná účinnosť a zároveň nízka spotreba energie na prevádzku.

NIBE GV-HR110 je dodávaná tak, aby nebolo treba žiadne ďalšie nastavovanie na mieste inštalácie. Štandardné továrenské nastavenie môže byť upravené a zmenené vzhľadom k špecifickým požiadavkám a potrebám objektu.
