Vaillant – Rekuperácia tepla a riadené vetranie

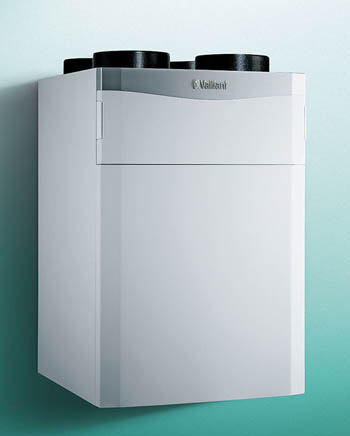

Rekuperačná jednotka recoVAIR

recoVAIR je ideálnym riešením pre všetkých, ktorí ocenia komfort a ekonomiku prevádzky. Rekuperačné jednotky recoVAIR sa skladajú z centrálnej ventilačnej jednotky recoVAIR a voliteľne pripojiteľných diaľkových rozvodov výmeny vzduchu.

Rekuperácia VaillantSystém monitoruje kvalitu vzduchu: prach, peľ a znečisťujúce látky sú zachytené na jemných filtroch a zároveň kontroluje CO2 a vlhkosť v budove. Chráni tak konštrukciu budovy pred vlhkosťou a eliminuje potenciálny výskyt roztočov a plesní.

recoVAIR vysoký komfort a ekonomika prevádzky

  • krížový výmenník tepla s vysokou účinnosťou rekuperácie tepla až 98%
  • prevedenie s entalpickým výmenníkom tepla
    (VAR 260 /E, 360 /E) – možnosť regulácie vlhkosti
  • možnosť automatickej regulácie s ekvitermickým regulátorom calorMATIC VRC 470/4
  • schopnosť prevádzky až do vonkajšej teploty –7 °C bez použitia vyhrievacieho registra
  • certifikované podľa Passivhaus Institut Darmstadt (PHI) (pre VAR 260, 360)
  • možnosť pripojenia až 2 snímačov kvality vzduchu CO2 (v kombinácii s multiMATIC 700)
  • filtre triedy F7/G4 s automatickou kontrolou stavu ich znečistenia
  • integrovaný snímač vlhkosti

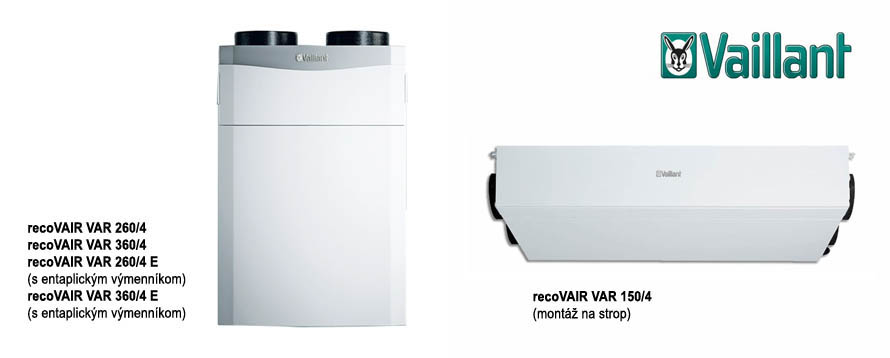

Rekuperačné jednotky recoVAIR

    • recoVAIR VAR 150/4 (montáž pod strop)
    • recoVAIR VAR 260/4
    • recoVAIR VAR 260/4 E (s entaplickým výmenníkom)
    • recoVAIR VAR 360/4
    • recoVAIR VAR 360/4 E (s entaplickým výmenníkom)

Technické údaje recoVAIR recoVAIR recoVAIR recoVAIR recoVAIR
VAR 150/4 L ® VAR 260/4 VAR 260/4 E VAR360/4 VAR 360/4 E
Typ výmenníka štandardný štandardný entalpický štandardný entalpický
Maximálny objemový prietok vzduchu  (m3/h) 150 m3/h
260 m3/h
260 m3/h
360 m3/h
360 m3/h
Trieda filtra štandardne peľový filter F7 ( voliteľne prachový filter F9)
Max príkon – W 84 170 170 342 342
Max. príkon s vyhrievacím registrom – W 684 1170 1170 1842 1842
Rozmery (v x š x h) – mm 250 x 1413 x 600 885 x 595 x 631
Hmotnosť – kg 35,8 41 45 41,2 45,2
Trieda ErP – vetranie A A A A A
Miera spätného získavania tepla až do 98 %

Uložiť

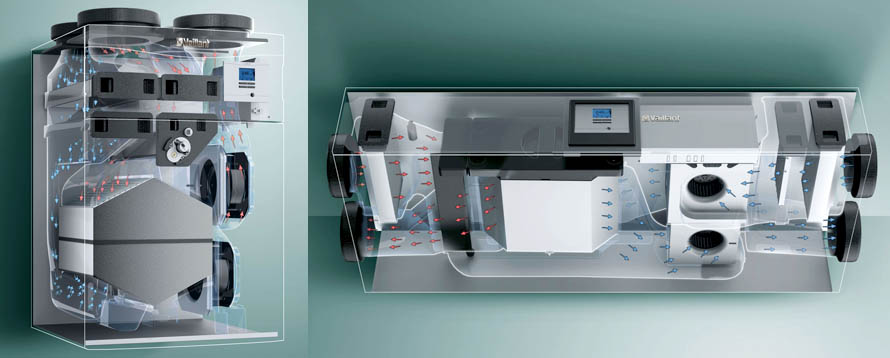

Rekuperácia Vaillant recoVair

Zariadenia VAR 150/4 sú určené k montáži pod strop a VAR 260 a VAR 360 k montáži na stenu. Rekuperačnú jednotku recoVAIR možno ľahko inštalovať v každej domácnosti.

Rekuperacia Vaillant

Vymena filtrov Vaillant recoVAIR

Výmena filtrov na zariadení Vaillant recoVAIR

Výmena filtrov na zariadení Vaillant recoVAIR

1. Odstráňte čelný kryt (4)
2. Vytiahnite obidve filtračné krytky (3)
3. Vytiahnite filter privádzaného vzduchu (1) a filter odpadového vzduchu (2) z výrobku
4. Skontrolujte znečistenie filtrov a vykonajte výmenu

Umiestnenie filtrov
5. Osaďte nové filtre do výrobku
6. Nasaďte filtračné krytky na filtre

Reset dní pre filtre
Súčasne stlačte dve ovládacie tlačidlá, aby ste sa dostali do menu
Prejdite do menu Resety → Reset dní výmena filtra
Resetujte počet dní pre filtre
Opustite menu
Upevnite čelný kryt

Dosiahnutý interval pre výmenu filtra: Minimálne každý rok
Vždy vymeňte obidva filtre v systéme.
– Filter odpadového vzduchu: Trieda filtra G4
– Filter privádzaného vzduchu: Trieda filtra F7
– Filtre na ventiloch odpadového vzduchu.
Dávajte pozor na vyrovnanie filtrov. (Popisy na filtroch a zásuvných pozíciách.)

Potrebujem rekuperáciu? Alebo ako zmerať kvalitu vzduchu v dome či byte.

Chcete viac informácií, alebo vás zaujíma cena zariadenia? – Neváhajte nás kontaktovať. | +421 915 800 915 | borcany@geotherm.sk |

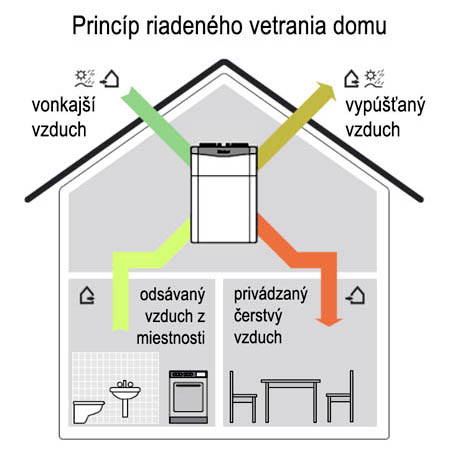

Riadene vetranie domu rekuperaciaVaillant rekuperácia recoVAIR v skratke:

  • Riadené vetranie s rekuperáciou tepla
  • Tri úrovne výkonu: objemový prietok vzduchu do 150 m3, 260 m3 a 360 m3
  • Jednoduché diaľkové ovládanie so 4 stupňami nastavenia prevádzky
  • Možnosť pripojenia centrálneho regulátora multiMATIC 700
  • Vysokoúčinné výmenníky tepla – štandardný alebo entalpický
  • Účinnosť rekuperácie až 98 %
  • Možnosť pripojiť CO2 snímače kvality ovzdušia ako príslušenstvo
  • Denný alebo týždenný pracovný program (len s reguláciou multiMATIC 700)
  • Integrovaný by-pass pre letnú prevádzku
  • Jednoduchá inštalácia na princípe „Zapoj a Pracuj“ („Plug and Play“)
  • Kombinovateľný so všetkými tepelnými čerpadlami a vykurovacími zariadeniami Vaillant
  • Energia a úspora nákladov vďaka efektívnemu využitiu tepla
  • Ochrana stavebnej konštrukcie proti vlhkosti a plesniam
  • Zlepšenie kvality vzduchu v interiéri
Ako pracuje vetracia jednotka recoVAIR – video ukazujúce fungovanie rekuperácie:

Uložiť

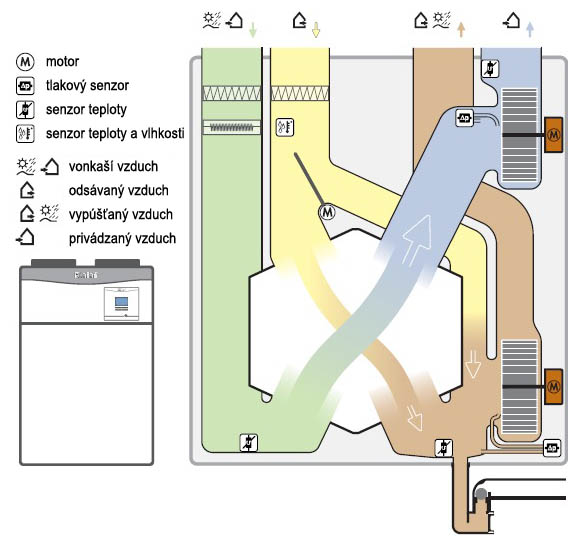

Rekuperácia Vaillant – ako pracuje

Vetranie s rekuperáciou VaillantJednotky sú vybavené krížovým – protiprúdovým výmenníkom vyznačujúcim sa vysokou účinnosťou 87 %. Sú schopné pracovať až do teploty vonkajšieho vzduchu −4 °C, resp. −5 °C pri použití entalpického výmenníka.

Jednotky s osadeným elektrickým predhrievacím registrom môžu pracovať aj pri vonkajších teplotách do  −15 °C.

Jednotky sú vybavené dvoma ventilátormi, kde objemový prietok je regulovaný v závislosti od tlaku, ktorý je snímaný dvoma integrovanými tlakovými senzormi. Filtre F7 na prívode vzduchu a G4 na odvádzanom vzduchu zaisťujú vynikajúcu kvalitu vzduchu v obytnom priestore.

Rekuperácia Vaillant ďalšie vybavenie:

  • letný bypass
  • automatická identifikácia znečistenia filtra
  • čidlo vlhkosti umožňujúce vetranie podľa potreby

Technológia Agua Care

Systém Agua Care – regulácia množstva vzduchu v rekuperačnej jednotke recoVAIR s kontrolou obsahu vlhkosti v odvádzanom vzduchu. Agua Care neobsahuje senzor CO2. Ušetrí sa tak elektrická energia a je zaistená príjemná klíma v miestnosti. Rekuperačná jednotka recoVAIR s technológiou Agua Care alebo Agua Care plus zaisťuje po celý rok príjemnú klímu v miestnosti a zásobuje obytné miestnosti vzduchom s najlepšou možnou vzdušnou vlhkosťou. Zvýši sa pohoda a zdravie obyvateľov, chránia sa bytové zariadenia a stavebné konštrukcie.

Systém Agua Care:

Senzor vlhkosti a inteligentná regulácia rekuperačnej jednotky recoVAIR prispôsobí automaticky množstvo vzduchu, keď začne v miestnostiach klesať vzdušná vlhkosť. Často k tomu dochádza najmä v zimných mesiacoch.
Vysušenie vzduchu v miestnosti počas veľmi chladných klimatických období sa zníži. Je zaistená vyššia relatívna vlhkosť vzduchu v zime.
Rekuperačné jednotky reagujú vo veľmi krátkom čase na zmeny vzdušnej vlhkosti. Senzor vlhkosti je integrovaný v rekuperačnej jednotke a nie je nutné žiadne ďalšie prepojovanie.

Systém Agua Care Plus:

Má všetky funkcie ako systém Agua Care + entalpický výmenník.
Entalpický výmenník tepla získava vzdušnú vlhkosť z odvádzaného vzduchu, takže sa vzduch udrží dlhšie v optimálnom rozsahu vlhkosti.

Rekuperačná jednotka recoVAIR a CO2

Rekuperácia recoVAIR monitoruje kvalitu ovzdušia pomocou snímačov CO2 (voliteľné príslušenstvo). Prach, peľ a znečistené ovzdušie neprechádzajú do domu vďaka jemným filtrom. Súčasne sa odpadový vzduch (CO2) a vlhkosť odvádzajú von z domu.

Hluk z ulice je znížený, lebo nemusíte otvárať okná a vetrať. Jednotka recoVAIR odvádza odpadový vzduch z domu, ale nie teplo. Použitý vzduch prúdi cez tepelný výmenník, ktorý prenáša teplo na prichádzajúci čerstvý vzduch.

Čerstvý vzduch prúdi už predohriaty (získava teplo od odvádzaného vzduchu) do priestoru, ktorý sa potom nemusí toľko vykurovať. To vám ušetrí náklady na energiu a vykurovanie. Vetracia jednotka recoVAIR využíva až 87 % tepla z odpadového vzduchu aj pri veľmi nízkych vonkajších teplotách až do -5 °C bez použitia vyhrievacieho registra.
