Solárny systém Vaillant auroSTEP plus (Drain-back)

Solárny beztlakový drainback systém auroSTEP plus

• Ohrev teplej vody
• Beztlakový drain-back systém bez rizika prehriatia /po nahriatí kvapalina stečie do zásobníka/
• Integrované všetky potrebné prvky systému (čerpadlo, regulátor aj solárna kvapalina)
• Jednoduchá a rýchla montáž bez odvzdušňovania
• Nenáročný na priestor – nepotrebuje ďalšie komponenty
• Variabilné 250 a 350 l zásobníky bivalentné alebo s elektrickým prídavným ohrevom

Beztlakový solárny systém „Drain-back“ s 250l alebo 350l zásobníkom, integrovanou reguláciou a 2 plochými kolektormi VFK 135D (VFK 135VD)Solárny beztlakový „drain-back“ systém auroSTEP plus je určený na solárnu prípravu teplej vody pre domácnosti. Výhodou tohto solárneho systému je jeho kompaktnosť. Všetky nutné prvky systému, čerpadlo, bivalentný zásobník a regulátor sú integrované priamo v zásobníku.

Výhody systému

• energetická trieda B
• jednoduchá a rýchla montáž zásobníka, ktorý je už z výroby naplnený nemrznúcou kvapalinou
• odpadá komplikované plnenie systému solárnou kvapalinou a následné odvzdušňovanie
• jednoduchá obsluha a ľahké nastavenie individuálnych parametrov na solárnom regulátore
• nenáročný na priestor – systém nevyžaduje ďalšie komponenty, ako napr. expanznú nádobu, odvzdušňovacie prvky, …

Základné funkcie a charakteristika

Pri dostatočnej intenzite slnečného žiarenia začne čerpadlo dopravovať v rôznych výkonových stupňoch solárnu kvapalinu do panelov, kde preberá tepelnú energiu, ktorú ďalej predáva do teplej vody v zásobníku. Po nahriatí zásobníka dôjde k vypnutiu čerpadla a kvapalina stečie samospádom do solárneho zásobníka. Nedochádza k prehrievaniu teplonosnej kvapaliny v kolektore. Ide o beztlakový drainback systém ovládaný solárnym regulátorom na základe rozdielu teplôt medzi solárnym panelom a teplou vodou. Zásobník je vybavený solárnym čerpadlom s plynulo regulovateľnými otáčkami a regulátorom, ktorý zaisťuje kontrolu všetkých komponentov solárneho systému. V prípade slabého slnečného žiarenia zaisťuje komunikáciu s kotlom pri doohreve zásobníka.

Podmienky inštalácie

• vzdialenosť medzi spodnou hranou zásobníka a hornou hranou solárneho panelu nesmie presiahnuť výšku 8,5 m (12m), pri požiadavke na vyšší výškový rozdiel kontaktujte technické oddelenie Vaillant.
• celková dĺžka prepojovacieho potrubia (výstup, spiatočka systému) nesmie presiahnuť dĺžku 40 m
• max. počet solárnych panelov je 2 ks
• solárny zásobník musí byť umiestnený vždy pod najnižším bodom kolektorového poľa
• solárne potrubie musí mať smerom k zásobníku klesajúci sklon min 4%

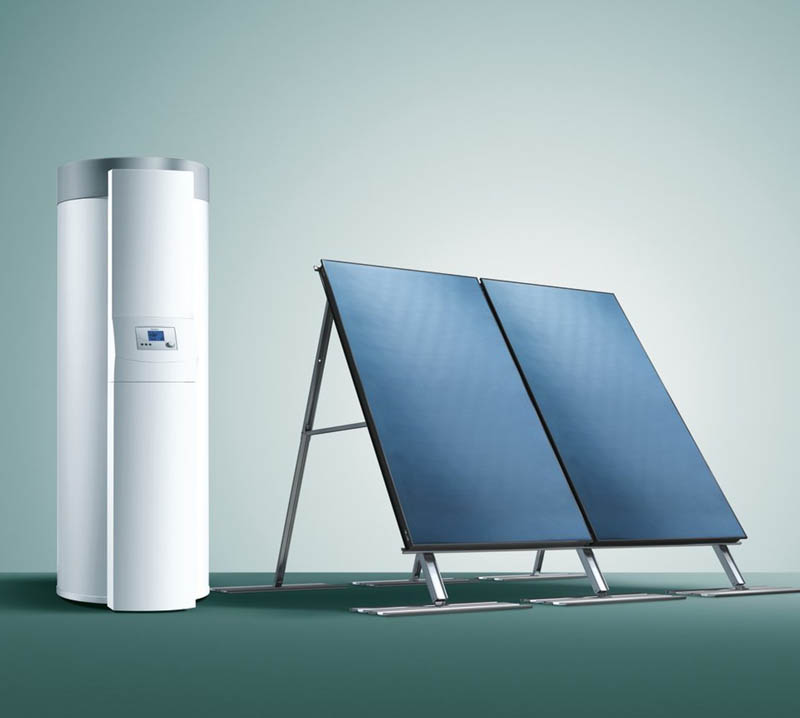

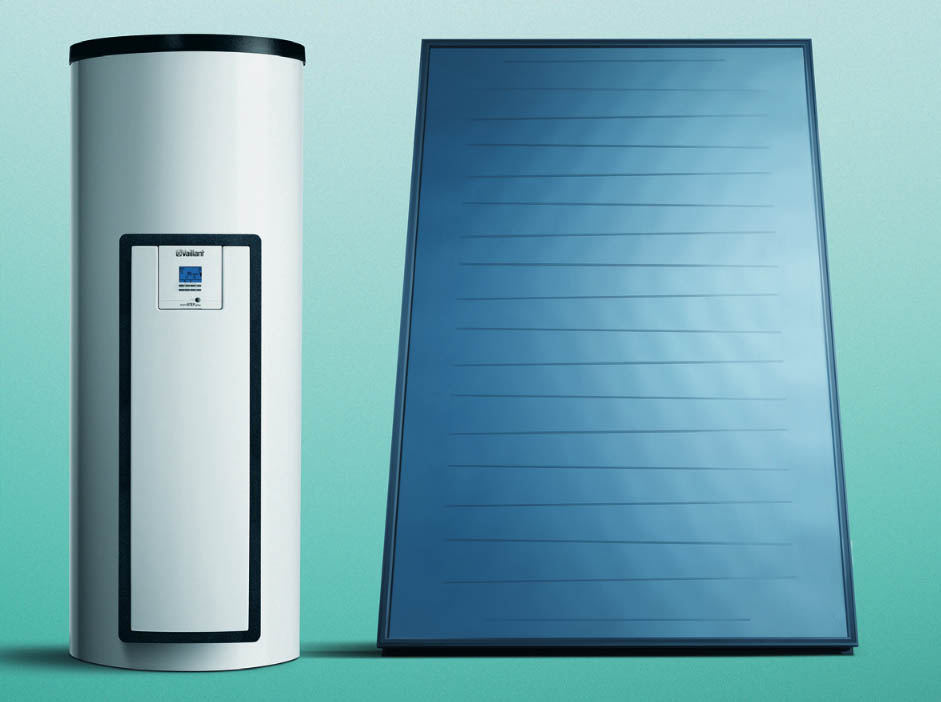

Systém auroSTEP plus obsahuje

• 1x bivalentný zásobník VIH SN 250/3 s objemom 250l alebo VIH SN 350/3 s objemom 350l s integrovanou solárnou reguláciou a čerpadlom
• 2x plochý panel auroTHERM VFK 135 D (VD)
• 1x snímač, hydraulické prepojenie a montážne lišty
