Rekuperácia do starého domu: možnosti montáže pri rekonštrukcii

Rekuperáciu možno namontovať aj do starého domu. Najväčšou otázkou býva, kadiaľ viesť rozvody a aké zásahy si môžete dovoliť v už dokončených miestnostiach. Pri rozsiahlej rekonštrukcii sa dá pripraviť centrálny systém pre celý dom. Ak chcete upraviť iba niektoré priestory, vhodnou možnosťou môžu byť decentralizované jednotky v obvodovej stene.

Zníženie všetkých stropov nie je automatickou podmienkou. V niektorých domoch sa rozvody sústredia do chodby, inde pomôže dostupné podkrovie alebo šachta. Rozhodujúca je skutočná trasa do miestností, potrebné prietoky vzduchu a priestor na jednotku aj jej údržbu.

Pred objednaním zariadenia preto spojte návrh vetrania s plánom rekonštrukcie. Oveľa jednoduchšie sa hľadá miesto pre potrubie pred uzavretím podhľadu než po dokončení maľovky. Aj pri lokálnom riešení treba pripraviť prestup cez stenu, elektrické napájanie a vhodnú polohu vonkajšieho krytu.

Dá sa rekuperácia namontovať aj do starého domu?

Vek stavby sám osebe montáž nevylučuje. Iné podmienky však ponúkne dom s vysokými stropmi a voľným podkrovím, iné nízky prízemný dom s dokončeným interiérom. Pred návrhom treba poznať dispozíciu, skladbu konštrukcií a rozsah prác, ktoré sa budú robiť.

Rekuperácia je spätné získavanie tepla pri vetraní. Vzduch sa vymieňa pomocou ventilátorov a výmenník využíva časť energie odvádzaného vzduchu na temperovanie privádzaného. Hlavnou úlohou systému zostáva výmena vzduchu podľa potrieb domácnosti. Samotné vysoké percento účinnosti výmenníka nehovorí, či bude dobre vyvetraná spálňa alebo kúpeľňa.

Pri vetraní s rekuperáciou preto najprv riešte miestnosti a ich používanie. Koľko ľudí spí v spálni? Ktoré priestory sa využívajú cez deň? Kde vzniká vlhkosť? A čo sa zmení po rekonštrukcii? Pracovňa môže neskôr slúžiť ako detská izba a potreba vetrania sa tým zmení.

Čo sa zmení po výmene okien a zateplení?

Pôvodný dom mohol časť vzduchu vymieňať cez netesné okná a ďalšie škáry. Po ich utesnení sa táto neúmyselná výmena môže znížiť. Vlhkosť zo sprchovania, varenia či sušenia bielizne však vzniká ďalej, rovnako ako vydýchaný vzduch v obsadených miestnostiach.

To neznamená, že po výmene okien musia nevyhnutne vzniknúť plesne. Znamená to, že treba zabezpečiť primerané vetranie novým podmienkam domu. Riadený systém ho dokáže zabezpečovať aj v čase, keď obyvatelia okná neotvárajú.

Ak sa už plesne objavili, treba preveriť ich príčinu. Zatekanie, vzlínajúcu vlhkosť alebo tepelný most samotná rekuperácia neopraví. Vetranie môže pomáhať s vlhkosťou vznikajúcou pri používaní domu, no stavebná porucha potrebuje vlastné riešenie. Podrobnejšie sa tejto téme venuje článok o vlhkosti a plesniach v dome.

Centrálna alebo decentralizovaná rekuperácia?

Centrálny systém používa jednu vetraciu jednotku a rozvody do viacerých miestností. Decentralizované riešenie využíva lokálne jednotky, spravidla osadené v obvodovej stene. Tie môžu vetrať jednotlivé miestnosti alebo menšiu skupinu priestorov podľa konštrukcie zariadenia.

Pri výbere porovnávajte rovnakú úlohu. Jedna lokálna jednotka do spálne a kompletné vetranie rodinného domu majú iný rozsah. Rozdiel v cene alebo stavebných zásahoch preto treba vysvetliť aj tým, ktoré miestnosti bude systém skutočne vetrať.

Pri rozsiahlej rekonštrukcii sa rozhoduje najmä o trasách a priestore pre centrálnu zostavu. V dokončenom obývanom dome má väčšiu váhu rozsah búrania a opráv. V ponuke si nechajte pri každej miestnosti uviesť, ako sa do nej vzduch dostane a kadiaľ sa odvedie. Tak zistíte, či navrhované riešenie pokrýva celý dom alebo iba jeho časť.

Centrálna rekuperácia pri rekonštrukcii celého domu

Pri centrálnom systéme sa čerstvý vzduch privádza najmä do spální, obývacej izby a pracovne. Použitý vzduch sa odvádza z kúpeľní, WC a ďalších určených priestorov. Medzi týmito miestnosťami potrebuje mať vzduch priechod aj pri zatvorených dverách.

Prestup sa môže riešiť vhodnými medzerami alebo prestupovými prvkami. Jeho návrh treba spojiť s dverami a požiadavkami na súkromie a akustiku. Ak napríklad po montáži pribudnú tesné dvere bez potrebného prestupu, pôvodne navrhnuté vetranie môže fungovať inak.

V priestore pre technológiu počítajte s jednotkou, rozdeľovačmi, tlmičmi a pripojovacími potrubiami. Kompaktná jednotka nemusí znamenať rovnako kompaktnú celú zostavu. Pri výbere rekuperačných jednotiek Vaillant alebo iného systému má byť súčasťou návrhu aj ich reálne osadenie v dome.

Samostatnou otázkou je digestor. Odvod vzduchu z kuchyne v rámci vetrania a odsávanie mastného vzduchu nad sporákom sú rozdielne úlohy. Digestor sa nemá automaticky pripojiť do bežných rozvodov rekuperácie. Jeho prevádzku treba koordinovať s vetraním, najmä ak odvádza vzduch mimo domu.

Decentralizovaná rekuperácia pri menšom rozsahu prác

Lokálna jednotka nepotrebuje centrálnu potrubnú sieť po celom dome. Potrebuje však otvor cez obvodovú stenu a napájanie. Zvonku zostáva kryt, vnútri jednotka alebo jej interiérová časť. Pred montážou si overte aj priestor okolo nej a prístup pri výmene filtrov.

Jednotky sa líšia princípom práce. Niektoré súčasne privádzajú aj odvádzajú vzduch cez výmenník. Iné smer prúdenia striedajú a teplo sa priebežne ukladá do akumulačného prvku. Striedavé zariadenia sa často navrhujú v koordinovaných dvojiciach alebo skupinách; usporiadanie určuje konkrétny systém.

V ponuke rekuperačných jednotiek Zehnder nájdete aj lokálne riešenia so súčasným prívodom a odvodom vzduchu. Samotné označenie lokálna rekuperácia preto nestačí na porovnanie dvoch zariadení. Pýtajte sa na dosiahnuteľný prietok, hluk a spôsob prevádzky.

Pri viacerých lokálnych jednotkách treba zosúladiť ich prevádzku a vyriešiť odvod z kúpeľne a WC. Jednotka musí byť určená do prostredia, v ktorom sa osadí. Ak napríklad kúpeľňa nemá obvodovú stenu, jej odvod potrebuje samostatné riešenie; montáž jednotiek v ostatných izbách túto otázku neuzavrie.

Kadiaľ viesť rozvody rekuperácie v starom dome?

Možnosti trás sa oplatí preveriť ešte pred rozhodnutím o type systému. V staršom dome sa rozvody dajú viesť pod stropom, cez dostupné podkrovie alebo vhodnou šachtou. Ak sa mení skladba podlahy, môže návrh posúdiť aj tento priestor. Potrubie však musí byť zvolené na dané uloženie a chránené pred poškodením.

Dôležité je rozlišovať hlavné prívodné a odvodné vedenia od distribučných potrubí do miestností. Rozdielne prierezy a komponenty potrebujú rozdielny priestor. Výška podhľadu sa preto nedá spoľahlivo určiť iba podľa priemeru jednej rúry z katalógu.

Trasa musí vyhovovať aj prietokom a tlakovým stratám. Dlhé vedenie, množstvo ohybov alebo nevhodné zúženie môžu sťažiť vyváženie systému a zvýšiť hluk. Prednosť má premyslené vedenie, ktoré sa dá zrealizovať bez kolízií s nosníkmi, elektroinštaláciou alebo kanalizáciou.

Možné usporiadania ukazujú príklady inštalácie vetrania s rekuperáciou. Pri starom dome však treba návrh prispôsobiť existujúcim konštrukciám. Schéma z iného objektu je inšpiráciou, nie hotovým montážnym plánom.

Podhľad v chodbe namiesto zníženia všetkých stropov

Modelovo si predstavte prízemný dom, v ktorom sú spálne a obývacia izba prístupné zo spoločnej chodby. Hlavná trasa môže viesť podhľadom chodby a do susedných miestností sa urobia krátke odbočky. V izbách potom nemusí vzniknúť podhľad po celej ploche.

Do pôdorysu a rezu si nechajte zakresliť trasu potrubia aj celú skladbu podhľadu vrátane závesov, opláštenia a križovania ďalších vedení. Porovnajte ju s polohou dverí, nosníkov a plánovaného osvetlenia. Ak by podhľad zasahoval do hornej hrany dverí, môže pomôcť iné vedenie alebo lokálne zakrytie pri stene. Výkres má zároveň ukázať, kde sa zníži výška priestoru a kde zostane pôvodný strop.

Podkrovie, šachty a prepojenie podlaží

Voľné podkrovie môže zjednodušiť rozvod do miestností pod ním. Ak však leží mimo vykurovanej časti domu, treba riešiť teplotné podmienky potrubí a ich izoláciu. Teplotný rozdiel môže viesť ku kondenzácii; návrh musí chrániť vedenie aj okolité konštrukcie.

Samostatne sa posudzuje umiestnenie jednotky. Zariadenie určené do vnútorného prostredia nemožno bez preverenia osadiť na studenú povalu. Dôležitý je aj prístup: výmena filtrov cez úzky otvor a po nestabilnej podlahe nie je dobrým dlhodobým riešením.

Pri dvojpodlažnom dome treba nájsť zvislú trasu. Pomôcť môže vhodná šachta, technický priestor alebo nová zakrytá stúpačka. Existujúci komín ani dutina v murive sa nemajú automaticky považovať za použiteľný rozvod. Treba preveriť ich stav, využitie a možnosť bezpečného vedenia.

Prestupy cez strop alebo nosné konštrukcie sa koordinujú s príslušným odborníkom. Pri návrhu sa rieši aj požiarne oddelenie tam, kde ho stavba vyžaduje. Tieto rozhodnutia majú predchádzať vŕtaniu, nie sa dopĺňať až po zhotovení otvorov.

Aké stavebné zásahy si montáž vyžiada?

Centrálne vetranie potrebuje prestupy pre vonkajší prívod a výfuk, trasy do miestností a elektrickú prípravu. Podľa zariadenia pribúda odvod kondenzátu. Pri rekonštrukcii sa rozsah prác odvíja najmä od toho, ktoré konštrukcie už budú otvorené.

Ak sa plánujú nové podhľady, dá sa montáž rozvodov spojiť s týmito prácami. V hotovom interiéri zas do ceny a harmonogramu vstúpia opravy omietok či maľovky. Pred objednaním má byť jasné, kto urobí prestupy a kto zabezpečí dokončenie povrchov.

Decentralizovaná rekuperácia šetrí centrálne rozvody, ale každý potrebný prestup zasahuje do obvodovej steny. Pri viacerých jednotkách pribúdajú miesta montáže aj elektroinštalácie. Obhliadka má preveriť, či sa dajú umiestniť tam, kde budú vyhovovať vetraniu aj používaniu miestnosti.

Pri umiestnení prívodu a výfuku sa posudzuje okolie domu. Nevhodná poloha pri zdroji pachov alebo znečistenia môže zhoršiť kvalitu privádzaného vzduchu. Návrh musí zároveň obmedziť nasávanie vlastného odvádzaného vzduchu späť do systému.

Nosné steny, hrúbka muriva a dokončená fasáda

Pred jadrovým vŕtaním treba poznať materiál steny, jej hrúbku a polohu existujúcich rozvodov. Rozmery otvoru aj prípustná hrúbka steny vyplývajú z montážneho riešenia jednotky. Údaj pre jedno zariadenie sa nedá preniesť na všetky lokálne systémy.

Pri nosnej stene sa preverí, či navrhovaný otvor nezasahuje do problematického miesta. To platí aj pri prestupe blízko otvorov, prekladov alebo iných oslabení. Montážny bod sa vyberá podľa konštrukcie, nie iba podľa toho, kde je voľné miesto na stene.

Na zateplenej fasáde je potrebné správne napojiť a utesniť prestup. Rieši sa dažďová voda, tepelná izolácia a dokončenie vonkajšieho krytu. Ak sa fasáda ešte len bude robiť, oplatí sa polohu otvorov pripraviť a koordinovať vopred. Znižuje sa tým potreba zásahov do hotového povrchu.

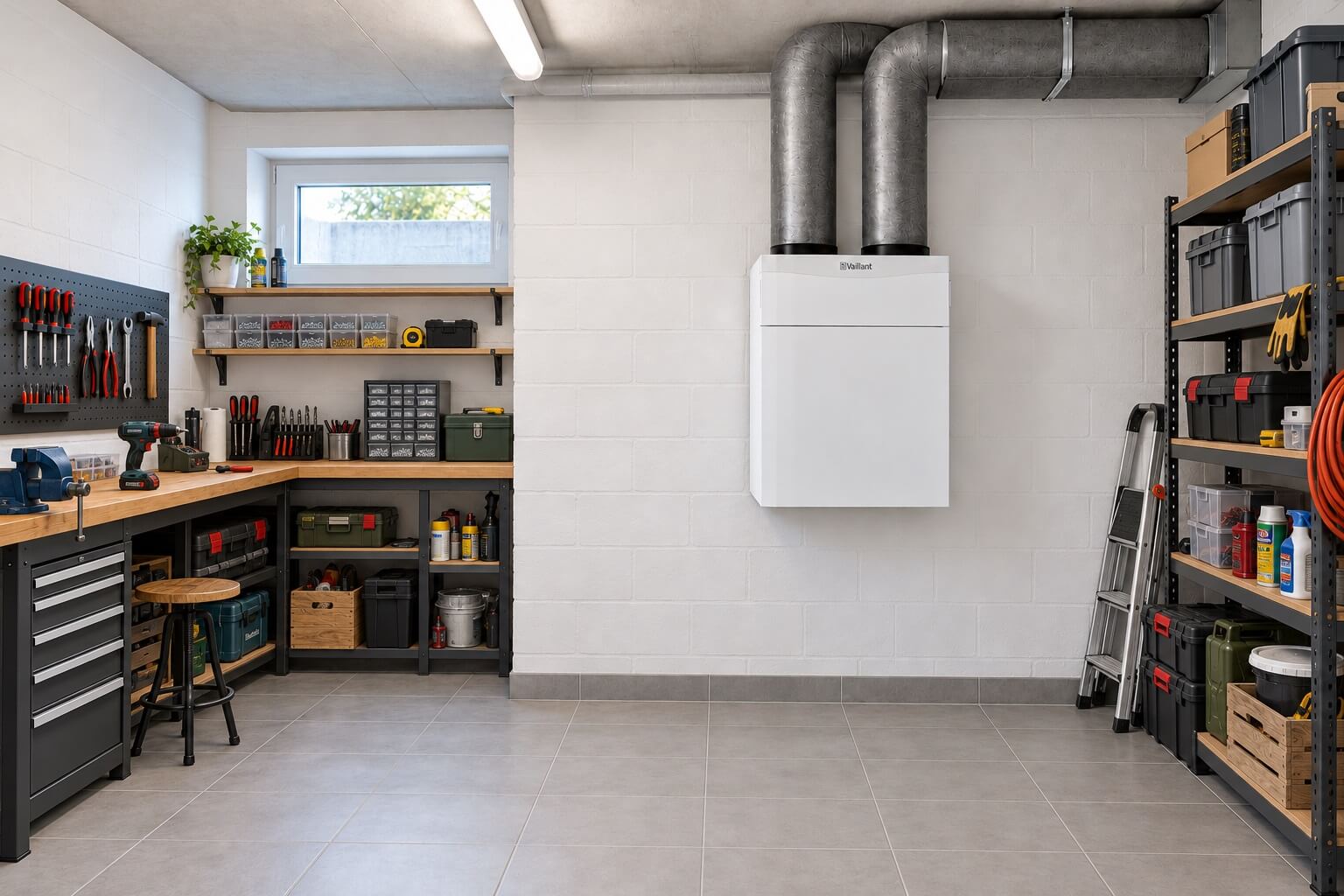

Kam umiestniť jednotku a ako zabezpečiť servis?

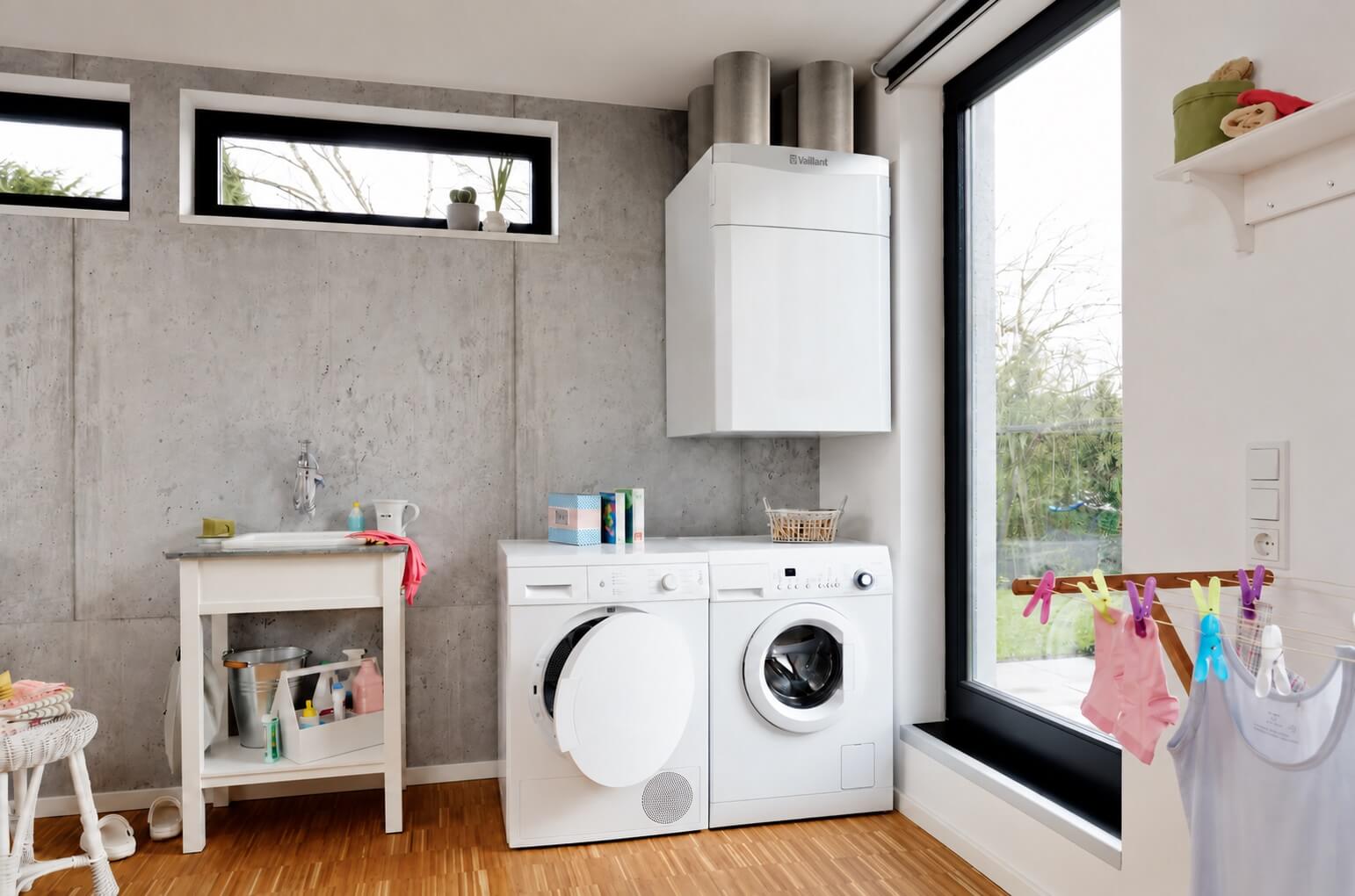

Pri centrálnom systéme sa často uvažuje o technickej miestnosti. K dispozícii však môžu byť aj jednotky s montážou pod stropom alebo iným povoleným spôsobom. Vybrané miesto musí vyhovovať rozmerom celej zostavy, pripojeniam a podmienkam prostredia.

Preverte aj spôsob otvorenia jednotky. Ak sa filtre vyťahujú smerom dopredu, priestor pred nimi nesmie neskôr zaplniť skriňa. Pri podstropnom osadení musí zostať vhodný prístup cez podhľad. Servisný otvor má sprístupniť potrebné komponenty, nie iba umožniť pohľad dovnútra.

Jednotka sa osadzuje tak, aby sa obmedzil prenos vibrácií do konštrukcie. Dôležité sú aj pripojovacie potrubia a ich uloženie. Pri modeli s odvodom kondenzátu treba vyriešiť odtok a príslušné napojenie podľa návodu.

Pri lokálnom systéme sa filtre udržiavajú vo viacerých miestnostiach. Jednotku preto neumiestňujte tak, aby jej otvoreniu prekážal pevný nábytok. Pri odovzdaní si nechajte ukázať postup údržby a označenie náhradných filtrov. Ich stav kontrolujte podľa pokynov výrobcu; prašné okolie alebo stavebné práce môžu vyžadovať skoršiu výmenu.

Bude rekuperácia v starom dome hlučná?

Hluk nevzniká iba vo ventilátore. Môže ho spôsobovať aj prúdenie cez nevhodne dimenzované potrubia a vyústky, vibrácie alebo prenos zvuku medzi miestnosťami. Tichá prevádzka preto začína návrhom trás a prietokov.

Pri centrálnom systéme pomáha vhodná poloha jednotky, akustické tlmiče a správne navrhnuté rozvody. Ak má vzduch prechádzať príliš malým prierezom, samotný nákup tichšej jednotky problém nemusí odstrániť. Po montáži sa prietoky nastavia tak, aby miestnosti dostávali potrebné množstvo vzduchu.

Pri lokálnom riešení je ventilátor bližšie k obyvateľom. Preverujte preto hlučnosť pri použiteľnom prietoku, nie iba v najnižšom režime. Pozornosť patrí aj zvukovej izolácii prestupu cez fasádu, najmä pri dome pri rušnej ceste.

Akustický výkon opisuje, koľko zvuku zariadenie vyžaruje; nie je údajom pre konkrétnu vzdialenosť od jednotky. Akustický tlak vyjadruje hladinu zvuku v určitom mieste, preto závisí aj od vzdialenosti a akustiky miestnosti. Tieto dve veličiny sa nemajú priamo porovnávať medzi sebou.

Pri dvoch zariadeniach porovnávajte rovnakú veličinu pri porovnateľnom prietoku a prevádzkových podmienkach. Ak výrobca uvádza akustický tlak, sledujte aj vzdialenosť a podmienky jeho určenia. Najnižšia hodnota hluku bez údaja o vetracom výkone vám nepovie, ako bude jednotka fungovať v obsadenej spálni.

Čo preveriť pri rekuperácii do spálne?

Pre spálňu je dôležitý počet osôb a potrebný nočný prietok. Ak sa zariadenie stíši tak, že už nevymieňa dosť vzduchu, pohodlie sa môže zhoršiť aj napriek nižšiemu hluku. Nočný režim sa má posudzovať spolu s jeho vetracím výkonom.

Pri návrhu sledujte polohu jednotky alebo vyústky vzhľadom na posteľ. Vnímanie prúdenia závisí aj od smeru a rozloženia prívodu. Miesto vhodné na vedenie potrubia nemusí byť automaticky najlepším miestom na prívod vzduchu.

Na posúdenie výmeny vzduchu môže pomôcť sledovanie CO₂ počas noci v bežne používanej spálni. Jeho priebeh ukáže, ako sa miestnosť vetrá pri skutočnom obsadení; nevyjadruje však všetky zložky kvality vzduchu. Podrobnejšie súvislosti nájdete v článku o vetraní a meraní CO₂.

Aké vetranie sa hodí do vášho domu?

Pri rekonštrukcii rozhoduje priestor na jednotku aj možnosti vedenia rozvodov. Kontaktujte nás a prejdeme s vami, kam možno rekuperáciu umiestniť a aké stavebné úpravy si montáž vyžiada.

V ktorej fáze rekonštrukcie riešiť rekuperáciu?

Koncept vetrania pripravte ešte pri plánovaní dispozície a stavebných prác. Ak sa mení kúpeľňa, pribúda izba alebo sa uzatvára podkrovie, tieto zmeny ovplyvnia potrebné prívody a odvody. Jednotku vyberajte až spolu s návrhom miestností a trás.

Praktické poradie prác môže vyzerať takto:

1. Obhliadka domu a určenie rozsahu vetrania podľa miestností.
2. Návrh prietokov, trás, polohy jednotky a vonkajších prestupov.
3. Koordinácia s elektrinou, vodou, kúrením, podhľadmi a stavebnými zásahmi.
4. Zhotovenie prestupov a hrubých rozvodov.
5. Kontrola spojov, uloženia a izolácie pred zakrytím.
6. Dokončenie povrchov a osadenie zostávajúcich komponentov.
7. Meranie prietokov, vyváženie, nastavenie regulácie a odovzdanie.

Počas stavebných prác treba rozvody chrániť pred prachom a nečistotami. Konce potrubí sa uzatvárajú, aby do nich pri brúsení a ďalších prácach nevnikal stavebný prach. Spustenie jednotky musí zodpovedať návodu a stavu stavby.

Pred zakrytím je užitočné zdokumentovať trasy. Fotografie a schéma pomôžu pri ďalších zásahoch do stropu alebo pri servise. Pri odovzdaní požadujte aj namerané prietoky a vysvetlenie bežného a zvýšeného režimu, napríklad pri sprchovaní alebo návšteve.

Ktoré riešenie zvoliť podľa rozsahu rekonštrukcie?

Nasledujúce situácie sú modelové. Pomáhajú určiť, čo preveriť pri obhliadke; nepredstavujú univerzálny návrh pre každý starší dom.

Pri výbere označte v pôdoryse dostupné trasy a miesta, do ktorých nechcete zasahovať. Ak sa cez ne nedá dostať k potrebným miestnostiam, centrálne riešenie môže vyžadovať väčšie úpravy, než ste plánovali. Pri lokálnom variante zas označte vhodné obvodové steny a miesta napájania. Porovnanie tak vychádza zo skutočných možností domu.

Pri postupnej rekonštrukcii si ujasnite konečný stav. Ak sa dnes obnovuje prízemie a neskôr poschodie, návrh má rozhodnúť, či sa pripraví budúce prepojenie. Dodatočné rozšírenie závisí aj od kapacity jednotky, prierezov vedení a regulácie; nie je zaručené len tým, že zostane voľné hrdlo.

Pri čiastkovom riešení má ponuka uviesť aj miestnosti mimo dodávky a spôsob ich ďalšieho vetrania. Ak sa obnovuje iba jedna spálňa, jej vetranie môžete vyriešiť samostatne. Ak očakávate výmenu vzduchu v celom dome, potrebujete aj návrh pre ostatné obytné a hygienické priestory.

Čo má obsahovať cenová ponuka na dodatočnú montáž?

Ponuka má uvádzať, ktoré miestnosti a aké prietoky rieši. Až potom možno porovnávať technológiu a montáž. Jedna centrálna jednotka s rozvodmi a viacero lokálnych jednotiek majú iné položky, ale v oboch prípadoch má byť jasný výsledný rozsah vetrania.

Skontrolujte najmä návrh, presné označenie jednotiek, rozvody a tlmiče, vonkajšie kryty, prestupy, napájanie a prípadný odvod kondenzátu. Súčasťou má byť montáž, meranie, nastavenie a odovzdanie systému. Pri lokálnych jednotkách si overte aj ovládanie a koordináciu ich prevádzky.

Stavebné dokončenie pomenujte osobitne. Podhľady, opravy omietok, maľovanie a úpravy fasády môže robiť iný dodávateľ. Ak nie sú zahrnuté v cene, potrebujete ich zaradiť do rozpočtu a harmonogramu. Nejasnosť v tejto časti často sťažuje porovnanie inak podobných ponúk.

Pri spotrebe a úsporách záleží na prietokoch, prevádzke, stave domu a pôvodnom spôsobe vetrania. Účinnosť výmenníka nemožno priamo zameniť za rovnaké percento úspory celého účtu za vykurovanie. Pre rozhodnutie má väčší význam dobre navrhnuté vetranie a úplný rozpočet realizácie.

Naplánujte rekuperáciu spolu s rekonštrukciou

Plánujete rekonštrukciu alebo chcete zlepšiť vetranie už obývaného domu? Obráťte sa na Geotherm. Posúdime možnosti vedenia rozvodov aj lokálneho vetrania a pripravíme návrh rekuperácie podľa dispozície domu a rozsahu plánovaných prác.

Na prípravu posúdenia pomôže pôdorys, fotografie dostupných priestorov a informácia o plánovaných úpravách. Uveďte aj počet obyvateľov a miestnosti, ktorých vetranie chcete riešiť.

Chcem odborný návrh a cenovú ponuku

Často kladené otázky

Dá sa rekuperácia namontovať do starého domu?

Áno. Možno navrhnúť centrálny systém s rozvodmi alebo decentralizované jednotky pre jednotlivé miestnosti. Výber závisí od dispozície, stavu konštrukcií a rozsahu rekonštrukcie.

Je do starého domu lepšia centrálna alebo lokálna rekuperácia?

Centrálna rekuperácia je vhodná na preverenie pri dostupných trasách a rozsiahlejšej rekonštrukcii. Lokálna môže byť vhodná pri obmedzených stavebných zásahoch. Obe možnosti treba posúdiť podľa potrebného vetrania miestností.

Musia sa pri centrálnej rekuperácii znížiť všetky stropy?

Nie vždy. Rozvody môžu viesť napríklad podhľadom v chodbe, podkrovím alebo šachtou. Možnosť zachovať výšku ostatných miestností závisí od dispozície a návrhu trás.

Dá sa rekuperácia namontovať bez podhľadov?

Áno, ak sú dostupné iné vhodné trasy alebo sa použijú decentralizované jednotky. Tie nepotrebujú centrálne rozvody, ale vyžadujú prestup cez obvodovú stenu a napájanie.

Stačí jedna lokálna jednotka na celý dom?

Spravidla nie. Rozsah pokrytia závisí od typu jednotky, prietoku, dispozície a počtu obyvateľov. Vetranie celého domu musí zahŕňať aj kúpeľne, WC a prestup vzduchu medzi priestormi.

Je lokálna rekuperácia vhodná do spálne?

Môže byť vhodná, ak zabezpečí potrebný prietok pri prijateľnej hlučnosti. Posudzovať treba počet spiacich osôb, nočný režim a polohu jednotky vzhľadom na posteľ.

Kedy počas rekonštrukcie riešiť rekuperáciu?

Návrh pripravte pred uzavretím podhľadov, podláh a dokončením fasády. Rozvody a prestupy koordinujte s ostatnými prácami. Po dokončení sa systém zmeria, nastaví a odovzdá.

Môžu rozvody viesť cez nevykurované podkrovie?

Môžu, ak návrh zohľadní teplotné podmienky, izoláciu a ochranu pred kondenzáciou. Samostatne treba preveriť aj vhodnosť umiestnenia jednotky a servisný prístup.

Odstráni rekuperácia všetku vlhkosť a plesne?

Pomáha odvádzať vlhkosť vznikajúcu pri používaní domu. Neodstraňuje však zatekanie, vzlínajúcu vlhkosť ani tepelné mosty. Pri plesniach treba určiť ich príčinu.

Čo najviac ovplyvňuje cenu rekuperácie pri rekonštrukcii?

Rozsah vetrania, počet jednotiek, trasy potrubí a stavebné zásahy. Ponuka má oddeliť technológiu a montáž od opráv povrchov a zahŕňať meranie aj nastavenie systému.
